Construction Reinforcement Project

單軸向碳纖維補強材料L 200-C/ L 250-C/ L 300-C





產品概述

CYMAX單軸向碳纖維補強材料是以日本東麗(TORAY)公司生產之碳纖維T700SC與玻璃纖維表面氈為原材料，並引進全球最先進的德國利巴(Liba)公司的多軸向設備和挪威複合材料技術生產而成之高性能碳纖維補強材料。

產品名稱

L 200-C

L 250-C

L 300-C

重量 (g/m2)

240

290

340

碳纖重量 (g/m2)

200

250

300

玻纖重量 (g/m2)

30

30

30

縫線重量 (g/m2)

10

10

10

重量裕度 (%)

+/-3

+/-3

+/-3





原材料簡介

TORAY T700SC碳纖維原材料性能如下表所示。



拉力 模數

230 GPa

拉力 強度

4900 MPa

斷裂延伸率

2.1 %

纖 度

12 K

適用 樹脂

環氧樹脂 (Epoxy)



























單軸向碳纖維補強材料積層性能說明

以TORAY T700SC碳纖維為原料生產之CYMAX單軸向碳纖維補強材料，加工特性良好，應用於手工積層法與真空袋成型法皆易於施工。環氧樹脂性能建議須達拉力模數3.3 GPa 以上，斷裂延伸率則須大於4%。下表是以GB/T 3354-1999測試標準所測得結果。























CYMAX單軸向碳纖維補強材料積層性能

產品名稱

測試標準

公稱厚度

拉力強度

拉力模數

斷裂延伸率

L200-C

GB/T 3354-1999

0.111 mm

>3650 MPa

>235 GPa

1.65 %

L250-C

GB/T 3354-1999

0.139 mm

>3650 MPa

>235 GPa

1.65 %

L300-C

GB/T 3354-1999

0.167 mm

>3550 MPa

>235 GPa

1.65 %

  1. CYMAX單軸向碳纖維補強材料是以航天級複合材料概念應用於結構補強加固工程之新一代產品(非一般運動器材等級產品)。

  2. CYMAX單軸向碳纖維補強材料其積層性能經與世界名牌之環氧樹脂結合之強度，皆高於市場上其它碳纖維產品。

  3. CYMAX單軸向碳纖維補強材料因無須任何黏著材料固定結構阻礙樹脂吸附(如背膠，背網或其它熱融絲等)，因此具有優異的含浸效果。

  4. CYMAX單軸向碳纖維補強材料具有高懸垂性(Drapability)，因此於任何結構體上之貼覆良好。

  5. CYMAX單軸向碳纖維補強材料包含一層玻璃纖維表面氈，可檢驗樹脂含浸程度並形成碳纖維保護層。玻璃纖維表面氈本身具有強度並可抵抗混凝土的鹼性侵蝕。

  1. 航天級材料品質性能穩定。
    2.

  2. 可提高結構加固設計之安全係數。

  3. 施工快速，提昇效率。

  4. 用膠量適中，減少無謂浪費，符合環保要求。

  5. 產品易儲存，碳纖維不會受損而影響強度。

產品名稱

L 200-C

L 250-C

L 300-C

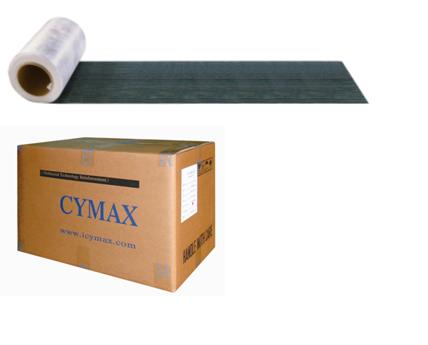

寬 度/卷

50 cm

50 cm

50 cm

長 度/卷

200 m

100 m

150 m

面 積/卷

100 m2

50 m2

75 m2



其它特殊設計需求之平方米重及長度與寬度，亦歡迎客戶查詢訂製。
  1. 出廠證明
  2. 產品檢驗報告
  3. 碳纖維補強材料積層性能測試報告
  4. ISO-9002 認證
  5. 挪威船籍社DNV證書

責任說明

此項技術資料是本公司認為正確可靠之資料所編成，僅用以告知本公司補強材料產品使用者及建議其加工方式。因貴客戶之工作操作均不在本公司時常觀察之下，客戶應於使用前確認所使用材料之特性。
